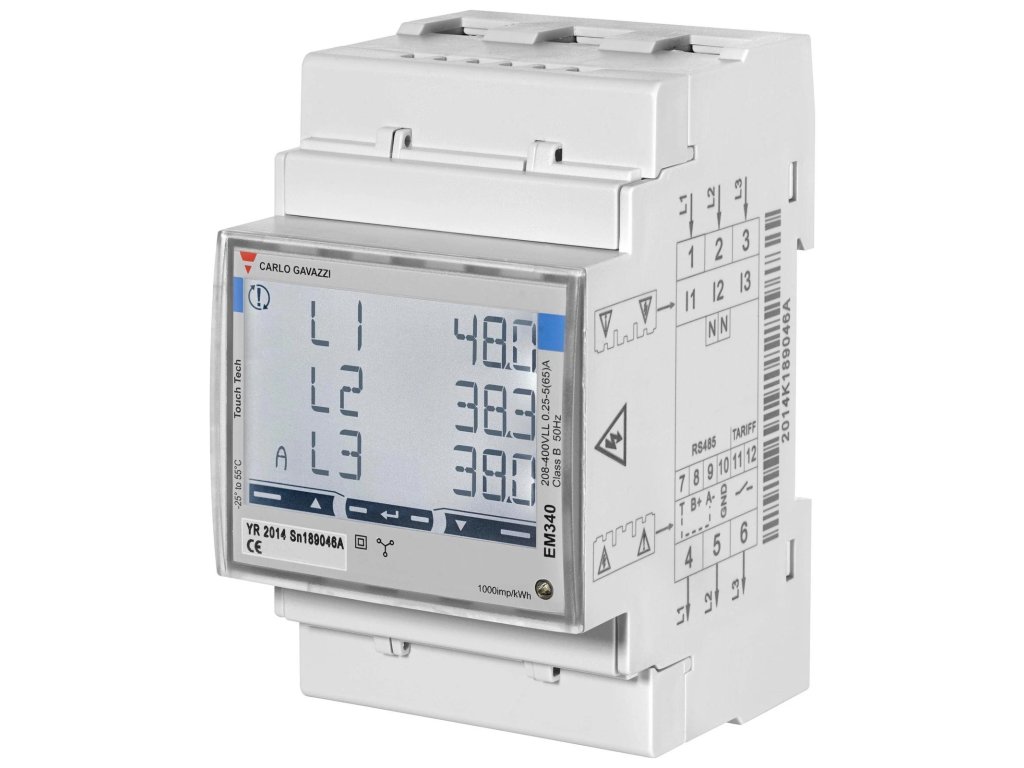

Wallbox MID Meter 3-fázový – certifikované meranie spotreby nabíjania

Prečo sa oplatí

• MID certifikácia – meranie vhodné pre settlement/účtovanie.

• 3-fázové riešenie do 65 A – navrhnuté pre bežné komerčné aj rezidenčné inštalácie.

• Kompatibilita s Wallbox ekosystémom – jednoduchšie nasadenie do existujúcej infraštruktúry.

• Konfigurácia cez Wallbox app – aktivácia a nastavenie MID merania priamo v aplikácii.

Kompatibilita

Podporované nabíjačky (podľa produktovej a inštalačnej dokumentácie):

• Commander 2

• Pulsar Plus

• Pulsar Max

• Copper SB

• Quasar

Inštalácia a zapojenie (stručne)

• MID meter sa osádza za RCD a MCB na napájacej vetve nabíjačky.

• Odporúčaný komunikačný kábel je STP Cat 5e.

• Komunikácia prebieha cez RS485; podľa topológie sa používa bus line alebo two-lines zapojenie.

• V manuáli sú schémy pripojenia RS485 pre Pulsar Plus / Commander 2 / Copper SB a zapojenie k meracím modulom Carlo Gavazzi EM340 / EM112 (diagramy na konci dokumentu).

• V sekcii „Materials and Tools“ je uvedený odporúčaný komunikačný kábel STP Class 5E s max. dĺžkou 500 m.

• Inštaláciu vždy zver kvalifikovanému elektrikárovi.

Konfigurácia v appke

Po fyzickom zapojení sa MID meter aktivuje vo Wallbox app:
Settings → Energy Features → MID current measurement.
Následne sa zadáva sériové číslo (posledných 6 číslic podľa štítku); ak sa nezhoduje, meter sa nespáruje.

FAQ

1) Na čo slúži Wallbox MID Meter 3-fázový?
Je to MID-certifikovaný elektromer na presné meranie energie spotrebovanej pri nabíjaní elektromobilu.

2) Je vhodný na vyúčtovanie spotreby?
Áno. MID certifikácia je určená práve na účtovateľné/certifikované meranie kWh.

3) S ktorými nabíjačkami je kompatibilný?
Podporované sú Wallbox modely: Commander 2, Pulsar Plus, Pulsar Max, Copper SB, Quasar.

4) Kde sa MID Meter zapája?
Na napájacej vetve nabíjačky, štandardne za RCD a MCB (podľa inštalačnej schémy výrobcu).

5) Aký komunikačný kábel treba použiť?
Odporúča sa STP Cat 5e / Class 5E; pri komunikačnej linke sa uvádza max. dĺžka do 500 m.

6) Ako sa MID Meter aktivuje v aplikácii?
V Wallbox app: Settings → Energy Features → MID current measurement, potom sa zadáva sériové číslo metra (posledných 6 číslic).

7) Čo ak sa stratí spojenie s MID metrom?
V aplikácii sa dá nastaviť Auto-Stop (podľa kWh alebo času), aby sa nabíjanie bezpečne zastavilo pri výpadku komunikácie.

8) Dá sa kombinovať s Power Boost?
Áno, dokumentácia ráta s MID + PB zapojením cez RS485 (topológia bus line alebo two-lines podľa vzdialenosti zariadení).
