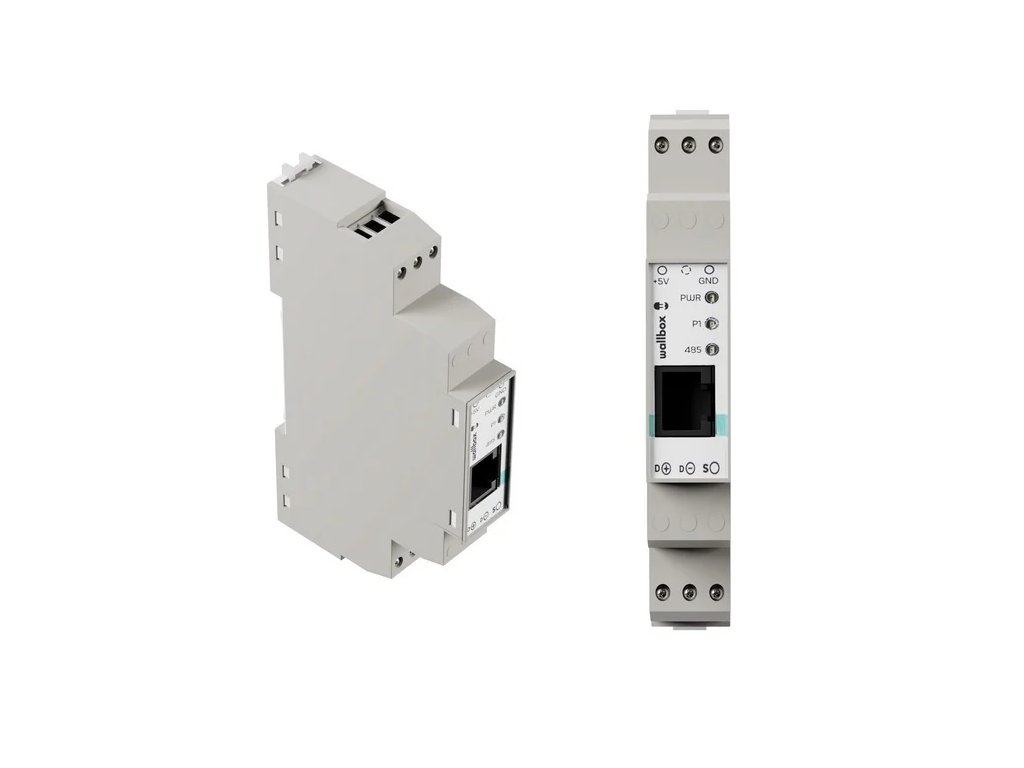

Wallbox P1 Port to Modbus – smart meter modul pre Power Boost a Eco-Smart

Prečo sa oplatí

• Smart riadenie nabíjania podľa spotreby domácnosti/objektu (Power Boost).

• Podpora Eco-Smart režimov pre inteligentnejšie energetické využitie.

• Dynamic Power Sharing pre prácu s viacerými nabíjacími bodmi.

• Kompaktné DIN vyhotovenie – vhodné do rozvádzača.

• P1 protokol DSMR4/DSMR5 (NL) a eMUCS (BE) – určené pre kompatibilné smart metre.

Kompatibilita nabíjačiek

Podľa datasheetu je kompatibilný s modelmi:
Pulsar Plus, Pulsar Max, Commander 2/2s, Copper SB.

Technické parametre

• Model: P1 Port

• Rozmery: 90 × 18 × 65 mm

• Napájanie: 5V DC (±10 %)

• Max. odber: 50 mA

• Max. dĺžka kábla: 3 m

• P1 konektor: RJ12 (6-pin)

• Protokoly: DSMR4/DSMR5 (NL), eMUCS (BE)

• Ochrana proti prepólovaniu: áno

• Prevádzková teplota: -25 °C až +75 °C

• Skladovacia teplota: -40 °C až +85 °C

• Aplikačné prostredie: rezidenčné použitie, interiér (vhodná skrinka/rozvádzač)

• V balení: P1 kábel (v datasheete uvedený 2,1 m)

Dôležité pred kúpou

• Zariadenie je určené pre elektromery s P1/HAN rozhraním a kompatibilným protokolom (typicky DSMR/eMUCS).

• Podľa EMS inštalačného návodu môže byť P1 port v niektorých krajinách potrebné najprv aktivovať u distribútora.

• Ak smart meter neposkytuje napájanie +5V cez P1, modul sa dá napájať aj externým adaptérom cez DC vstup.

Inštalácia (stručný prehľad)

1. Over aktiváciu P1 portu u distribútora.

2. Modul upevni na DIN lištu.

3. Prepoj RJ12 medzi smart metrom a P1 Port modulom.

4. Zapoj komunikáciu k nabíjačke podľa schémy.

5. Po konfigurácii skontroluj LED signalizáciu (Power/Modbus/P1).
